消防閘閥產品說明書
1.產品簡介
產品適用于自動噴水滅火系統中及其它相關場所，作為截流設備使用。消防閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 ,不能作調節和節流。公司閘閥按連接方式不同分為法蘭式和溝槽式連接。
2.工作原理
消防閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
消防閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 ( 亦叫暗桿閘閥)。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動 ,也就是將操作轉矩變?yōu)椴僮魍屏Α?/span>
開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置，按閘板的位置（即行程〉來確定。

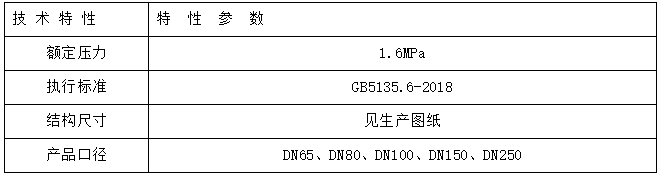

3.產品參數：
4.消防閘閥的維護應注意以下事項：
手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。
帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
如果閥門經常開關使用 , 每月至少潤滑一次。
5.消防閘閥安裝說明
1、 小心打開包裝，并注意閥門上的標識和銘牌內容是否與使用要求相符。
2、 拆除閥門通道兩端的端蓋，去除端面防護涂層。用壓縮空氣清潔閥門內部，確保沒有任何異物如木屑、塑料等包裝材料附在閥門內部、閥座或連接端面處。
3、 通過閥門端部通道檢查閥門內部的清潔情況﹑看是否有雜物和有害物質的侵蝕。
4、 檢查閥門的流向標記，以確保閥門正確的安裝方向。（適用于低溫閘閥）
5、確保閥門在管線上能正確安裝并擁有可靠的支撐，如有必要，在管線上設置膨脹與彎曲補償結構，避免過度的管道應力對閥門造成損害。
6、閥門應盡量安裝在水平管道上，閥桿朝上。
7、安裝時，閘板應處于關閉位置，以確保安裝進程中不致?lián)p壞閥座/閘板密封面。
