1. 簡介
二氧化碳被高壓液化后罐裝、貯存，噴放時氣體體積急劇膨脹并吸收大量的熱，可降低火災現場的溫度，同時稀釋被保護空間的氧氣濃度達到窒息滅火的效果。二氧化碳是一種惰性氣體，價格便宜，滅火時不污染火場環境，滅火后很快散逸、不留痕跡，在高濃度下還能撲救固態深位火災。我國從50年代即開始應用二氧化碳滅火設備，在現行國家標準《建筑設計防火規范》和《高層民用建筑設計防火規范》中對于應設置二氧化碳滅火設備的場所已作出了明確規定。
二氧化碳滅火設備可撲救滅火前可切斷氣源的氣體火災，液體火災或石蠟、瀝青等可熔化固體的火災，固體表面火災及棉毛、織物、紙張等部分固體的深位火災，電氣火災等?？杀Ｗo圖書館、檔案館、資料庫、散裝液體庫房、電子計算機房、通訊機房、發電機房、變配電室、浸油槽、扎制機、烘干設備、噴漆生產線等。由于二氧化碳通過稀釋氧含量的作用來滅火，主要依靠滅火介質的彌漫能力來滅火，因此適用于對滅火介質造成的二次損害很敏感的場合。
二氧化碳對人體有窒息作用，系統只能用于無人場所，不應用于經常有人停留的場所，如在經常有人工作的場所安裝使用時應采取適當?shù)姆雷o措施以保障人員的安全。
二氧化碳滅火設備除以全淹沒方式撲救封閉空間內的火災外，還能以局部應用方式撲救不需封閉空間條件的具體保護對象的非深位火災。全淹沒滅火方式適用于事先不可預計到火災產生的部位與范圍、具備封閉條件的空間內陳設物的整體保護，噴放時二氧化碳滅火劑將在被保護的封閉空間里擴散開來，直至充滿全部空間并形成均一的、高于所有被保護物質要求的滅火濃度，從而撲滅被保護空間內任意部位的火災。與全淹沒滅火方式不同，局部應用滅火方式是采用專門的噴嘴，使噴放出來的二氧化碳滅火劑能直接地、集中地施放到正在燃燒的物體上，在燃燒物的燃燒表面上達到一定的供給強度并延續一定的時間，使燃燒熄滅。
二氧化碳滅火設備不得用于撲救下列火災：
1）硝化纖維、火藥等含氧化劑的化學制品火災；
2）2）鉀、納、鎂、鈦、鋯等活潑金屬火災；3）氰化鉀、氰化納等金屬氰化物火災。
2. 主要技術參數
2.1 滅火劑瓶組規格/充裝量：70L/42Kg
2.2 貯存壓力：5.7MPa（20℃）
2.3 最大工作壓力（50℃）：12.4MPa
2.4 啟動方式：電磁啟動、機械應急啟動
2.5 驅動氣體瓶組貯存壓力：6.0Mpa(20℃)
2.6 驅動氣體瓶組啟動電源：DC24V/1.5A
2.7 滅火劑最大噴放時間：60s
2.8 儲瓶間環境溫度：0℃～49℃
5. 主要部件

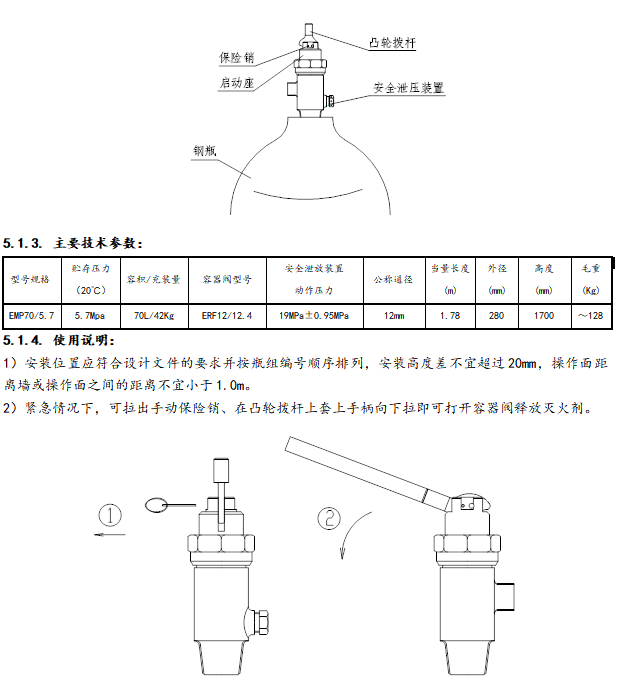

5.1 滅火劑瓶組
5.1.1. 用途：
用于貯存二氧化碳滅火劑,具有封存、釋放、充裝、超壓泄放等功能。
5.1.2. 結構：
由容器閥、虹吸管、貯存容器組成。貯存容器為可重復充裝的紅色硝基漆鋼質無縫氣瓶。容器閥由閥體、啟動裝置、活塞、安全泄壓裝置等到組成，接上虹吸管后安裝在貯存容器瓶口上可氣動、手動開啟容器閥釋放滅火劑，閥體材質為銅合金，彈性密封墊采用能長期與滅火劑接觸而不損壞的優質材料。
5.1.5. 維護說明：
1）每月進行兩次外觀檢查，應無碰撞變形及其他機械性損傷，表面應無銹蝕，保護涂層應完好，銘牌應清晰，手動操作裝置的防護罩、鉛封和安全標志應完整。
2）每五年進行一次全面檢查維修，包括強度試驗、密封性試驗、動作試驗等，更換密封件、膜片及其他易損件等。
5.1.6. 注意事項：
容器閥上的保險銷是用于鎖定凸輪撥桿的，僅在機械手動啟動容器閥時必須先拉出保險銷才能扳下凸輪撥桿，而鎖定凸輪撥桿并不影響容器閥的氮氣驅動。
5.1.7. 滅火劑灌裝方法
1）把瓶組移到磅秤上，記錄凈重數值，計算瓶組凈重加42Kg滅火劑重量的數值作毛重并記錄；
2）連接瓶組和滅火劑儲罐，檢查各連接部位、安全帶已緊固；
3）在瓶組容器閥上的凸輪撥桿套上手柄并扳下，打開瓶組的容器閥；
4）重新調整臺秤至平衡，調整磅秤到該讀數加42Kg滅火劑重量的數值；
5）緩緩打開滅火劑儲罐的出口閥門，密切監視瓶組容器閥、儲罐出口閥門及連接管，如發現異常應立即關閉儲罐出口閥門，停止灌裝作業并將瓶組卸到隔離區待處理；
6）當磅秤重新到達平衡時，關閉滅火劑儲罐的出口閥門，卸下瓶組容器閥端的連接管；
7）調整磅秤至平衡，瓶組毛重應不小于1）所記錄毛重數據，否則應重復2）～6）。
8）如瓶組毛重大于1）所記錄毛重數據，應在瓶組容器閥上的凸輪撥桿套上手柄并扳下，打開瓶組的容器閥釋放適量滅火劑，直到瓶組毛重為記錄毛重數據±0.5Kg。
9）裝上誤噴射防護裝置和防撞蓋帽后，將瓶組移至已灌裝瓶組堆放區，并做好成品保護。

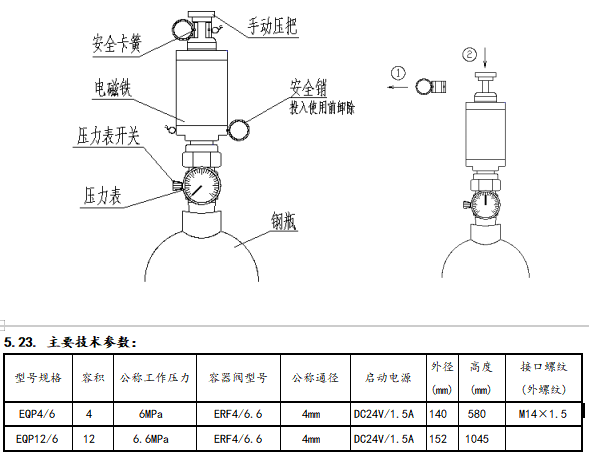

5.2 驅動氣體瓶組
5.2.1.用途：
用于貯存啟動氣體（高壓氮氣），電動或手動啟動，釋放啟動氣體打開選擇閥和滅火劑瓶組的容器閥，具有封存、釋放、充裝、壓力顯示等功能。
5.2.2. 結構：
由啟動容器閥和啟動氣體貯存容器組成，啟動容器閥的材質為銅合金，刀片和膜片材質為不銹鋼，貯存容器是可重復充裝的鋼質無縫容器。該裝置具有結構精巧動作可靠，驅動電流小的特點。
5.2.4. 使用說明：
1）壓力表應朝向操作面，電氣連接線應沿固定瓶組或驅動裝置的支架、框架及墻面固定，應有對應防護區或保護對象名稱或編號的永久性標志。
2）電磁鐵的兩根引線不分極性。
3）緊急情況下，可拉出安全卡簧、壓下手動壓把即可打開啟動容器閥。
5.2.5. 維護說明：
1）每月進行外觀檢查，無碰撞變形及機械性損傷、表面無銹蝕、保護涂層完好、安全卡簧及鉛封完整方可繼續使用。
2）壓力檢測時，需逆時針松開壓力表開關，壓力表即可顯示容器內的壓力，然后須關上開關、擰松壓力表，使壓力表復零位。當壓力表指針掉出表盤綠區時需補氣或全面檢查、充裝。
3）充裝啟動氮氣時，應卸下壓力表接上氣源，再逆時針松開壓力表開關即可充裝。充裝完畢，關閉壓力表開關，裝上壓力表并固緊。
5.2.6. 注意事項：
啟動容器閥上裝有安全銷是為防止運輸、安裝、調試過程中因碰撞、震動等使閘刀誤動作而設。系統投入使用前，需抽出安全銷，否則啟動容器閥不能打開。
5.3 電磁型驅動裝置
5.3.1. 用途：
安裝驅動氣體瓶組的容器閥上，用于控制驅動氣體瓶組啟動釋放。
5.3.2. 結構;
由手動頂塊、保險銷、電磁鐵組件、頂?shù)丁椈傻冉M成，閥體材質為銅合金
4. 使用說明：
4.1 電磁鐵的兩根引線不分極性；
4.2 安裝后應仔細逐一檢查，確保接頭緊固連接；
4.3 保險銷是為防止運輸、安裝、調試過程中因碰撞、震動等使閘刀誤動作而設，設備投入使用前，需抽出保險銷，否則啟動容器閥不能打開；
4.4 電磁鐵動作檢查：在試驗電磁鐵的動作性能時，應小心從容器閥上卸下電磁鐵，此時鐵芯便因失去支撐而下落，此狀態下鐵芯已是處于動作位置。因此試驗電磁鐵時，應倒置電磁鐵以使鐵芯復位，然后平放電磁鐵，再向電磁鐵里插入一個作位置參考的小棒，向電磁鐵接通不低于18V的直流電(容量不小于1.5A)，鐵芯將馬上推動小棒沖出電磁鐵。使用小棒還可以測量鐵芯的行程，以檢驗閘刀能否到達并有余量刺穿膜片。
5.維護說明：
5.1 每月進行外觀檢查，無碰撞變形及機械性損傷、表面無銹蝕方可繼續使用；
5.2 每年進行電磁鐵動作試驗，合格方可繼續使用。

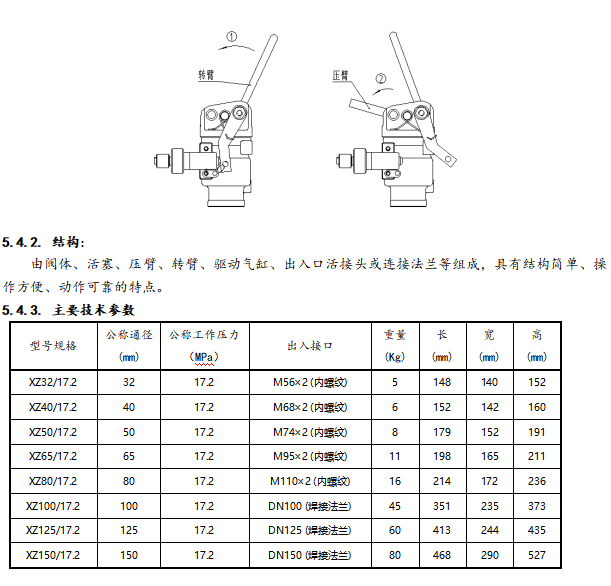

5.4 選擇閥
5.4.1.用途：
用于組合分配系統,一端連接集流管,一端與防護區管網連接,平時關閉,氣動或手動方式開啟。系統啟動時,由電磁驅動裝置釋放出啟動氣體順序打開通向發生火災的防護區對應選擇閥和滅火劑瓶組容器閥,將滅火劑釋放到該防護實施滅火。
5.4.4. 使用說明：
1）操作手柄應安裝在操作面一側，當安裝高度超過1.7m時應采取便于操作的措施。應應有對應防護區或保護對象名稱或編號的永久性標志。
2）需手動打開選擇閥時，邊拉開轉臂邊拉起壓臂即可。
5.4.5. 維護說明：
應每月進行外觀檢查，無碰撞變形及機械性損傷、表面無銹蝕、保轉臂和壓臂轉動靈活無卡滯方可繼續使用。
5.4.6. 注意事項：
安裝后應檢查壓臂是否壓緊，不允許有松動的現象。投入使用后應定期檢查轉臂能否正常轉動、壓臂能否正常抬起，發現有卡滯必須立即處理。

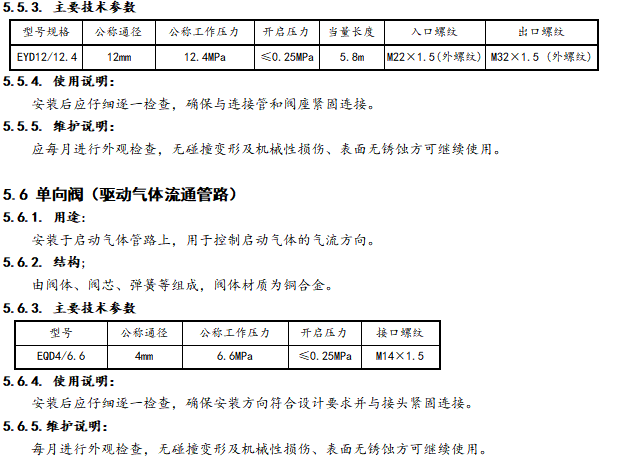

5.5 單向閥（滅火劑流通管路）
5.5.1. 用途：
安裝在滅火流通管路連接管和集流管之間，用于防止滅火劑從集流管向瓶組倒流。
5.5.2. 結構：
由閥體、閥芯、閥座等組成，閥體材質為銅合金。

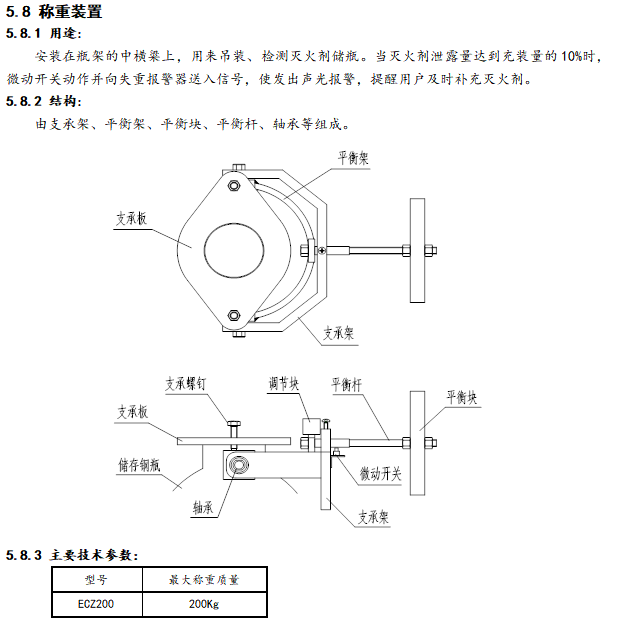

5.8.4安裝使用說明：
1) 安裝時，通過支承螺釘將二氧化碳瓶組套在支承板上。
2) 安裝好滅火劑流通管路連接管和驅動氣體流通管路連接管后，在圖示的位置先放置調節塊（重量313g），再調節平衡塊的位置，使杠桿壓下微動開關使之接通。移去調節塊，則杠桿應能恢復平衡狀態。重復3-5次，杠桿均能動作順利時即可投入使用。
5.8.5 維護說明：
每月應進行外觀檢查，無碰撞變形及機械性損傷、表面無銹蝕方可繼續使用。應每年在支承螺釘及轉軸的軸承處加注潤滑油，使其轉動靈活。
5.9 連接管（滅火劑流通管路）
5.9.1 用途：
用于滅火劑瓶組容器閥與滅火劑流通管路單向閥之間的連接，輸送從滅火劑瓶組釋放出來的滅火劑，在噴放時起緩沖振動的作用。
5.9.2 結構：
由不銹鋼軟管及活接頭組成。
7. 滅火劑灌裝方法
7.3.1 把瓶組移到磅秤上，記錄凈重數值，計算瓶組凈重加42Kg滅火劑重量的數值作毛重并記錄；
7.3.2 連接瓶組和滅火劑儲罐，檢查各連接部位、安全帶已緊固；
7.3.3在瓶組容器閥上的凸輪撥桿套上手柄并扳下，打開瓶組的容器閥；
7.3.4重新調整臺秤至平衡，調整磅秤到該讀數加42Kg滅火劑重量的數值上；
7.3.5緩緩打開滅火劑儲罐的出口閥門，密切監視瓶組容器閥、儲罐出口閥門及連接管，如發現異常應立即關閉儲罐出口閥門，停止灌裝作業并將瓶組卸到隔離區待處理；
7.3.6 當磅秤重新到達平衡時，關閉滅火劑儲罐的出口閥門，卸下瓶組容器閥端的連接管；
7.3.7 調整磅秤至平衡，瓶組毛重應不小于6.3.1所記錄毛重數據，否則應重復7.3.2～7.3.7。
7.3.8 如瓶組毛重大于6.3.1所記錄毛重數據，應在瓶組容器閥上的凸輪撥桿套上手柄并扳下，打開瓶組的容器閥釋放適量滅火劑，直到瓶組毛重為記錄毛重數據±0.5Kg。
7.3.9裝上誤噴射防護裝置和防撞蓋帽后，將瓶組移至已灌裝瓶組堆放區，并做好成品保護。
8. 維護
8.1 日常維護：每月應對氣體滅火系統進行兩次檢查，檢查內容及要求應符合下列規定：
8.1.1 對滅火劑瓶組、驅動氣體瓶組、選擇閥、液體單向閥、高壓軟管、集流管、管網與噴嘴等全部組件進行外觀檢查。組件應無碰撞變形及其他機械性損傷，表面應無銹蝕，保護涂層應完好，銘牌應清晰，手動操作裝置的防護罩、鉛封和安全標志應完整。
8.1.2驅動氣體瓶組的壓力表指針不應掉出表盤綠區，需補氣或全面檢查、充裝。
8.2年度維護：每年應對氣體滅火系統進行兩次全面檢查，檢查內容和要求除按月檢規定的檢查外，尚應符合下列規定：
8.2.1防護區的開口情況、防護區的用途及可燃物的種類、數量、分布情況，應符合設計規定。
8.2.2滅火劑儲瓶間設備、滅火劑輸送管道和支、吊架的固定，應無松動。
8.2.3高壓軟管，應無變形、裂紋及老化；必要時，應按對每根高壓軟管進行水壓強度試驗和氣壓嚴密性試驗。
8.2.4各噴嘴孔口，應無堵塞。
8.2.5滅火劑的輸送管道有損傷與堵塞現象，則應對其進行嚴密性試驗和吹掃。
8.2.6 對每個防護區進行一次模擬自動啟動試驗，如有不合格項目，則應對相關防護區進行一次模擬噴氣試驗。
8.3全面維護：每五年對系統和瓶組、閥件、管道進行一次全面檢查維修，包括強度試驗、密封性試驗、動作試驗等，更換密封件、膜片及其他易損件等。
9. 售后服務
9.1 質保期內服務
驗收合格后一年內，我公司免費對設備、系統出現的各種質量缺陷、故障(非使用單位工作人員操作所致，包括出現漏氣及誤動作后的充氣)予以修復、更換，并免費協助解決有關技術問題、協助使用單位對本系統的運營管理和維護以及操作人員、維護人員的技術培訓等。
9.2質保期滿后服務
我公司在產品質保期滿后可提供一定范圍內的有償維修保養服務，具體內容需視實際情況而定。
