1. 簡介

七氟丙烷（HFC-227ea）滅火劑具有清潔、低毒、良好電絕緣性、滅火效率高、不破壞大氣臭氧層的特點，是目前為止研究開發比較成功的一種潔凈氣體滅火劑，在歐美國家已經得到普及應用，是替代鹵代烷滅火劑的潔凈氣體中的較優者。

七氟丙烷滅火劑適用于以全淹沒滅火方式撲救電氣火災、液體火災或可熔固體火災、固體表面火災、滅火前能切斷氣源的氣體火災，能安全有效的使用在有人工作或停留的場所。七氟丙烷滅火后不留痕跡、不含導電介質的特性，在一些必要場所如計算機房、通訊機房、變配電室、精密儀器室、發電機房、油庫、化學易燃品庫房及圖書庫、資料庫、檔案庫、金庫等場所具有其他滅火劑無法替代的優越性。

柜式七氟丙烷氣體滅火裝置由滅火劑瓶組、管路、噴嘴、信號反饋部件、檢驗部件、驅動部件、柜體等組成，與火災探測器、滅火控制器組成一套自動滅火系統?？芍苯臃胖糜诜雷o區內，具有可移動、方便安裝的特點。

不適用于撲救硝化纖維、硝酸納等氧化劑或含氧化劑的化學制品火災，鉀、鎂、鈉、鈦、鋯、鈾等活潑金屬火災，氫化鉀、氫化鈉等金屬氫化物火災，過氧化氯、聯胺等能自行分解的化學物質火災，可燃固體物質的深位火災。

本設備充裝的滅火劑在滅火時會分解產生一定量的氟化氫氣體，高濃度氟化氫氣體能對人員造成傷害。

2. 主要技術參數

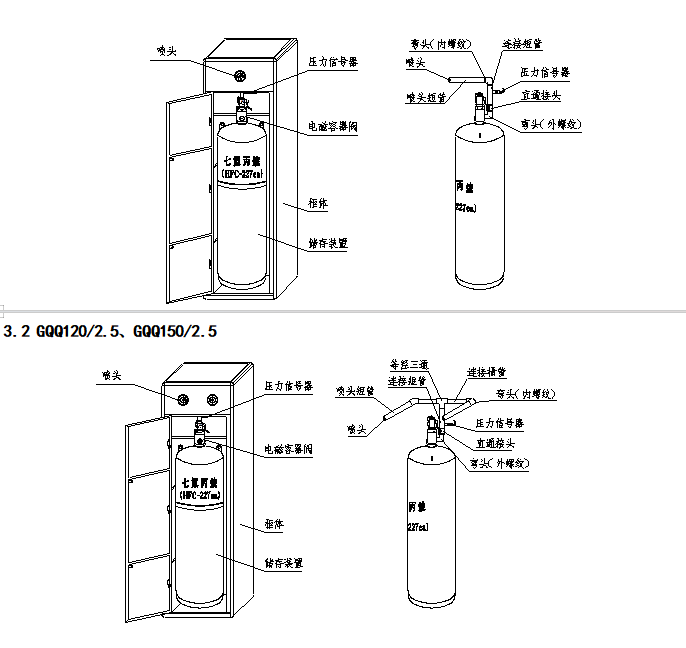

3. 結構

3.1 GQQ70/2.5、GQQ100/2.5

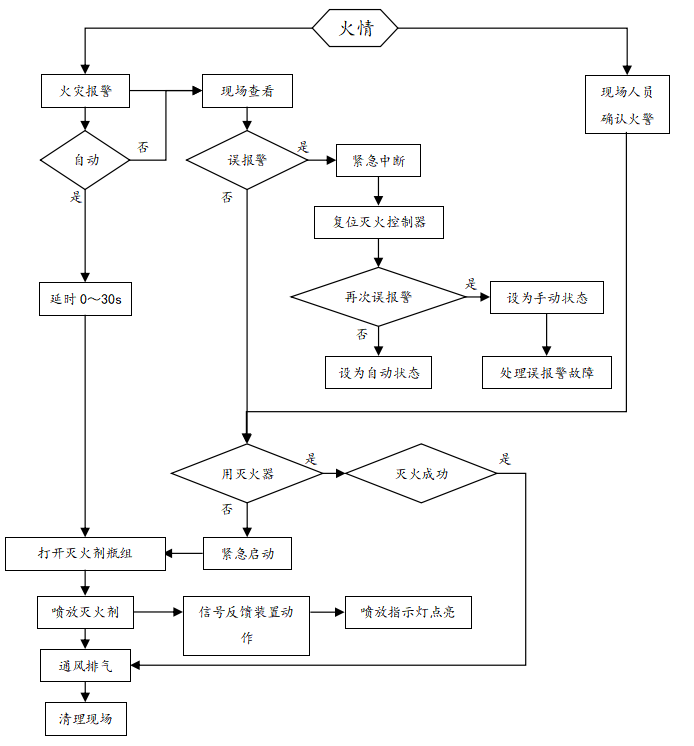

4. 控制流程圖

5. 主要部件

5.1 柜體

采用優質薄鋼板加工，拼裝結構，表面噴涂防腐處理，外觀無焊接、無螺釘，美觀大方、堅固耐用。

5.2 滅火劑瓶組

5.2.1. 用途：

用于儲存七氟丙烷滅火劑,具有封存、釋放、充裝、超壓泄放、壓力顯示等功能。

5.2.2. 結構：

由容器閥、虹吸管、儲存容器組成。儲存容器為可重復充裝的紅色環氧漆鋼質焊接容器 。 容器閥由閥體、電磁型驅動裝置、活塞、壓力顯示部件、泄壓裝置等組成，接上虹吸管后安裝在儲存容器瓶口上，可氣動、手動開啟容器閥釋放滅火劑。

5.2.3. 主要技術參數：

5.2.4. 使用說明：

1）先把出口彎頭緊固在容器閥的出口上，并使彎頭的出口垂直向上，然后小心把瓶組搬進柜內，可使用短鋼管作滾軸把滅火劑瓶組推進柜體內。

2）電磁鐵的兩根引線不分極性。

5.2.5. 調試

1）電磁鐵動作檢查

在試驗電磁鐵的動作性能時，應小心從容器閥上卸下電磁鐵，此時鐵芯便因失去支撐而下落，此狀態下鐵芯已是處于動作位置。因此試驗電磁鐵時，應倒置電磁鐵以使鐵芯復位，然后平放電磁鐵，再向電磁鐵里插入一個作位置參考的小棒，向電磁鐵接通不低于18V的直流電(容量不小于1.5A)，鐵芯將馬上推動小棒沖出電磁鐵。使用小棒還可以測量鐵芯的行程，以檢驗閘刀能否到達并有余量刺穿膜片。

2）安全檔片

安全檔片是為了防止在運輸、安裝、調試過程中因碰撞、震動使閘刀誤動作。在完成電磁鐵的動作試驗并把電磁鐵歸位后、投入使用前，必須卸下檔片，再緊固電磁鐵的四個固定螺釘，否則容器閥將不能打開。檔片可放在柜內一邊，以便移動瓶組時重新裝上。

5.2.6. 日常維護

1）應由經過專門培訓，并經考試合格的專人負責定期檢查和維護。

2）每月進行兩次檢查，檢查內容及要求應符合下列規定：

a.對滅火劑貯存容器、電磁驅動裝置、管路與噴嘴等全部系統組件進行外觀檢查。系統組件應無碰撞變形及其他機械性損傷，表面應無銹蝕，保護涂層應完好，銘牌應清晰，手動操作裝置的防護罩、鉛封和安全標志應完整。

b.滅火劑瓶組的壓力表的指針應在表盤的綠區，低于綠區應及時補壓。

c.每五年進行一次全面檢查維修，包括強度試驗、密封性試驗、動作試驗等，更換密封件、膜片及其他易損件等。

5.2.7. 注意事項：

容器閥上裝有安全檔片是為防止運輸、安裝、調試過程中因碰撞、震動等使閘刀誤動作而設。系統投入使用前，需抽出安全檔片，否則啟動容器閥不能打開。

5.3 電磁型驅動裝置

5.3.1. 用途：

安裝驅動氣體瓶組的容器閥上，用于控制驅動氣體瓶組啟動釋放。

5.3.2. 結構;

由手動頂塊、保險銷、電磁鐵組件、頂?shù)?、彈簧等組成，閥體材質為銅合金。

5.3.3. 主要技術參數:

5.3.4. 使用說明：

1) 電磁鐵的兩根引線不分極性；

2) 安裝后應仔細逐一檢查，確保接頭緊固連接；

3) 保險銷是為防止運輸、安裝、調試過程中因碰撞、震動等使閘刀誤動作而設，設備投入使用前，需抽出保險銷，否則啟動容器閥不能打開；

4) 電磁鐵動作檢查：在試驗電磁鐵的動作性能時，應小心從容器閥上卸下電磁鐵，此時鐵芯便因失去支撐而下落，此狀態下鐵芯已是處于動作位置。因此試驗電磁鐵時，應倒置電磁鐵以使鐵芯復位，然后平放電磁鐵，再向電磁鐵里插入一個作位置參考的小棒，向電磁鐵接通不低于18V的直流電(容量不小于1.5A)，鐵芯將馬上推動小棒沖出電磁鐵。使用小棒還可以測量鐵芯的行程，以檢驗閘刀能否到達并有余量刺穿膜片。

5.3.5.維護說明：

1) 每月進行外觀檢查，無碰撞變形及機械性損傷、表面無銹蝕方可繼續使用；

2) 每年進行電磁鐵動作試驗，合格方可繼續使用。

5.4 信號反饋裝置

5.4.1. 用途:

安裝于通向防護區管網的主管路上，用于滅火劑釋放后將信號反饋至滅火控制器，再由滅火控制器點亮噴放門燈及發出聯動信號。

5.4.2. 結構:

由底座、外殼、鎖帽、信號引線、活塞、微動開關等組成。外殼及活塞的材質為銅合金。

5.4.3. 主要技術參數：

5.4.4. 使用說明：

信號為無源觸點，引線不分極性。

5.4.5 維護說明：

1）每月進行外觀檢查，無碰撞變形及機械性損傷、表面無銹蝕等異常方可繼續使用。

2）每年應全面檢查一次，無異常方可繼續使用。

5.4.6. 注意事項：

動作后應卸下鎖帽和外殼，壓下活塞、復位微動開關后方可繼續使用。

5.5 噴嘴

5.5.1. 用途：

安裝于滅火劑輸送管道的末端，用于均勻霧化噴灑滅火劑。

5.5.2. 結構：

結構已優化設計，能將滅火劑充分霧化均勻噴灑，材質為銅合金。

5.5.3. 主要技術參數

5.5.4. 使用說明：

1）安裝時應按設計要求逐個核對其型號、規格，安裝在吊頂下時其裝飾罩應緊貼吊頂。

2）最大安裝使用高度：6.5m；最小安全使用高度：0.3m。

5.5.5. 維護說明：

每年檢查各噴嘴孔口，確保無堵塞。

6. 安裝、調試

6.1 安裝

6.1.1 準備工作

    安裝前應先確定滅火裝置的放置方位，原則是應方便安裝、維護，必要時應校核地板的荷載。

6.1.2 安裝柜體

    注意要把電氣控制線經柜體下部或上部的小孔穿入柜體，并應使用防護套管以免損傷絕緣導線。柜體內底板的四角均設有調整螺栓，用于調整柜體水平穩固地放置于地板上。

6.1.3 滅火劑瓶組安裝

    先把出口彎頭緊固在容器閥的出口上，并使彎頭的出口垂直向上。然后小心把滅火劑瓶組搬進柜內，可使用短鋼管作滾軸把滅火劑瓶組推進柜體內，注意不要損壞柜體下方的鋁合金型材。

6.1.4 管路安裝

    管路及管件的連接均在出廠前安裝過，如圖所示安裝即可，注意使管路的出口對準柜體面板的噴嘴開孔。

6.1.5 噴嘴安裝

從柜體前穿過面板對準管路出口裝上噴嘴，可用一個螺絲刀插入噴嘴的小孔來緊固噴嘴。

6.1.6 滅火劑瓶組固定

    柜體內中部的薄鋼條是用來固定儲存鋼瓶卡在柜體上的。

6.2 調試

6.2.1  電磁鐵動作檢查

在試驗電磁鐵的動作性能時，應小心從容器閥上卸下電磁鐵，此時鐵芯便因失去支撐而下落，此狀態下鐵芯已是處于動作位置。因此試驗電磁鐵時，應倒置電磁鐵以使鐵芯復位，然后平放電磁鐵，再向電磁鐵里插入一個作位置參考的小棒，向電磁鐵接通不低于18V的直流電(容量不小于1.5A)，鐵芯將馬上推動小棒沖出電磁鐵。使用小棒還可以測量鐵芯的行程，以檢驗閘刀能否到達并有余量刺穿膜片。

6.2.2 安全檔片

安全檔片是為了防止在運輸、安裝、調試過程中因碰撞、震動使閘刀誤動作。在完成電磁鐵的動作試驗并把電磁鐵歸位后、投入使用前，必須卸下檔片，再緊固電磁鐵的四個固定螺釘，否則容器閥將不能打開。檔片可放在柜內一邊，以便移動瓶組時重新裝上。

6.2.4 噴放反饋信號試驗

信號反饋裝置的兩條引線不分極性，短接即可模擬噴放反饋信號。

7. 維護

7.1 日常維護

7.1.1氣體滅火系統應由經過專門培訓，并經考試合格的專人負責定期檢查和維護。

7.1.2每月應對氣體滅火系統進行兩次檢查，檢查內容及要求應符合下列規定：

1） 對滅火劑貯存容器、電磁驅動裝置、管路與噴嘴等全部系統組件進行外觀檢查。系統組件應無碰撞變形及其他機械性損傷，表面應無銹蝕，保護涂層應完好，銘牌應清晰， 手動操作裝置的防護罩、鉛封和安全標志應完整。

2） 滅火劑瓶組的壓力表的指針應在表盤的綠區，低于綠區應及時補壓或通知本公司。

7.2 年度維護：每年應對氣體滅火系統進行兩次全面檢查，檢查內容和要求除按月檢規定的檢查外，尚應符合下列規定：

1）防護區的開口情況、防護區的用途及可燃物的種類、數量、分布情況，應符合設計規定。

2）滅火劑瓶組柜內的設備、管路和支、吊架的固定情況，應無松動。

3）各噴嘴孔口，應無堵塞。

4）進行一次模擬自動啟動試驗，如有不合格項目，則應重新進行調試。

7.3全面維護：每五年對系統和滅火劑瓶組、閥件、管道進行一次全面檢查維修，包括強度試驗、密封性試驗、動作試驗等，更換密封件、膜片及其他易損件等。

7.4 滅火劑灌裝方法

7.4.1 將電磁型驅動裝置卸下，換裝凸輪組件（另配）；把瓶組移到磅秤上，記錄凈重數值，計算瓶組凈重加上需灌裝滅火劑重量的數值作毛重并記錄；

7.4.2 用專用連接管連瓶組容器閥和滅火劑儲罐、氮氣瓶，檢查各連接部位、安全帶已緊固；

7.4.3 套上手柄扳下凸輪撥桿，打開容器閥，重新調整磅秤至平衡，再調整磅秤到該讀數加上需灌裝滅火劑重量的數值上；

7.4.4緩緩打開滅火劑儲罐的出口閥門，密切監視瓶組容器閥、儲罐出口閥門及連接管，如發現異常應立即關閉儲罐出口閥門，停止灌裝作業并將瓶組卸到隔離區待處理；

7.4.5 當磅秤重新到達平衡時，關閉滅火劑儲罐的出口閥門；

7.4.6 調整磅秤至平衡，瓶組毛重應不小于7.1所記錄毛重數據，否則應重復7.4.2～7.4.5。

7.4.7 從磅秤上移下瓶組，卸下凸輪組件換裝電磁型驅動裝置，移動瓶組至已灌裝瓶組堆放區，并做好成品保護。

8. 售后服務

8.1 質保期內服務

驗收合格后一年內，我公司免費對設備、系統出現的各種質量缺陷、故障(非使用單位工作人員操作所致，包括出現漏氣及誤動作后的充氣)予以修復、更換，并免費協助解決有關技術問題、協助使用單位對本系統的運營管理和維護以及操作人員、維護人員的技術培訓等。

8.2質保期滿后服務

我公司在產品質保期滿后可提供一定范圍內的有償維修保養服務，具體內容需視實際情況而定。
